Q47F法蘭固定球閥

更新時間：2024-11-05 09:22:43

產品名稱	Q47F法蘭固定球閥
規格型號	Q47F、Q347F
連接方式	法蘭
結構形式	國定式
驅動方式	手動
公稱通徑	DN15-DN800
公稱壓力	1.6mpa-6.4mpa
閥體材質	鑄鋼，不銹鋼，鑄鐵,304.316
聯系方式	021-51061185 18964118897 白經理
官網	http://www.qxong.cn
生產廠家	上海威爾頓閥門有限公司

Q47F法蘭固定球閥概述:

Q47型固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制。

法蘭固定式球閥工作原理：

固定球閥的球體是固定的，由兩段與球體連接在一起的固定軸支撐。關閉時，在介質壓力的作用下，球體不會產生位移，通常與球體連接在一起的上，下軸上裝有滾動軸承，或滑動軸承。以減少啟閉時軸頸的摩擦力。減小操作力矩。這種固定球閥適用于大口徑球閥。Q47硬密封固定球閥的球體。采用上、下兩根閥桿固定。工作時，流體壓力不會使球體向閥座移動，閥座不會承受過大壓力而變形。閥桿部分設有自潤滑軸承，減少磨擦，開關扭距小，兩閥座均采用彈簧設預緊。密封采用聚四氟乙烯鑲?cè)脘摴虄?nèi)，鋼圈后部設有彈簧，保證閥座緊貼球體。當閥門中腔壓力異常升高超過彈簧頂緊力，閥座后退脫離球體，達到自動泄壓效果，壓后閥座自動復位。結構的先進性使固定球閥的密封性能穩定操作省力，使用壽命長，極適用于長輸管線和一般管線。

法蘭固定式球閥產品特點：

1、采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。

2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。

3、采用全通徑或縮徑設計，流通阻力小。

4、金屬硬密封O型固定式球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。

5、采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。

6、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。

7、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。

8、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

9、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。

10、可選氣動、電動、液動、及氣動調節型、電動調節型。具體請參閱本書執行器及調節閥部份。

法蘭固定式球閥主要零部件材質：

序號	零件名稱	材質		序號	零件名稱	材質
序號	零件名稱	GB	ASTM	序號	零件名稱	GB	ASTM
1	閥體	WCB、A105	A182 F316	10	滑動軸承	不銹鋼+PTFE	316+TPFE
2	彈簧	60Si2Mn	316	11	球體	A105+鍍鎳磷	A182 F316
3	密封圈		增強聚四氟乙烯	12	閥座	A105+鍍鎳磷	316
4	墊片	柔性石墨+不銹鋼	柔性石墨+316	13	螺柱	35CrMoA	316
5	排污螺塞	25	316	14	螺母	35	316
6	O型密封圈	橡膠	橡膠	15	壓套	A105	316
7	底蓋	A105	316	16	填料	PTFE	PTFE
8	螺釘	35	316	17	填料壓蓋	WCB	A216-WCB
9	閥桿	2Cr13+鍍鎳磷	316	18	鍵	45	316

法蘭固定式球閥主要性能及規范：

公稱壓力PN（MPa）	較高使用壓力力	試驗壓力（MPa）			壓力級	較高使用壓力	試驗壓力（MPa）
		殼體	高壓液密封	低壓液密封			殼體	高壓液密封	低壓液密封
1.6	1.6	2.4	1.76	0.6	CLASS150	1.94	2.94	2.16	0.6
2.5	2.5	3.75	2.75		CLASS300	5.1	7.67	2.62
4.0	4.0	6.0	4.4		CLASS600	10.2	15.3	11.23
6.4	6.4	9.6	7		CLASS900	15.1	23	16.85
10.0	10.0	15	11		CLASS1500	25.1	37.5	27.5
適用規范	結構長度			GB12221 ANSI B16.10
	法蘭尺寸按			JB79-59 GB9113 HG20592-97 ABSI B16.5
	焊接標準按			GB12224-89 ANSI B16.25
	檢驗試驗按			JB/T 9092-99 API 598
適用工況	適用介質			天然氣、液化氣、石油等介質
	適用溫度			-28~≤150℃
	驅動方式			蝸輪傳動、氣動、電動、氣液聯動等

法蘭固定式球閥主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法蘭 Q347F 16C 16P 16R	32	140	135	100	78	16	4-18	30	85	160
	40	165	145	110	85	16	4-18	32	95	230
	50	178	160	125	100	16	4-18	43	107	230
	65	190	180	145	120	18	4-18	70	142	400
	80	203	195	160	135	20	8-18	110	152	400
	100	305	215	180	155	20	8-18	150	178	500
	125	356	245	210	185	22	8-18	200	252	500
	150	394	280	240	210	24	8-23	230	278	600
	200	457	335	295	265	26	12-23	260	395	600
	250	533	405	355	320	30	12-25	283	480	800
	300	610	460	410	375	30	12-25	380	585	800
	350	686	520	470	435	34	16-25	425	625	800
	400	762	580	525	485	36	16-30	492	720	800
	500	914	705	650	608	44	20-34	555	840	830
	600	1067	840	770	718	48	20-41	675	1050	830
	700	1245	910	940	788	50	24-41	850	1150	830

蝸輪固定式球閥2.5MPA主要尺寸：

2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法蘭 Q347F 25 25P 25R	32	180	135	100	78	18	4-18	30	85	160
	40	190	145	110	85	18	4-18	32	95	230
	50	216	160	125	100	20	4-18	43	107	230
	65	241	180	145	120	22	8-18	70	142	400
	80	283	195	160	135	22	8-18	110	152	400
	100	305	230	190	160	24	8-23	150	178	500
	125	381	270	220	188	28	8-25	200	252	500
	150	403	300	250	218	30	8-25	230	278	600
	200	502	360	310	278	34	12-25	260	395	600
	250	568	425	370	332	36	12-30	283	480	800
	300	648	485	430	390	40	16-30	380	585	800
	350	762	550	490	448	44	16-34	425	625	800
	400	838	610	550	505	48	16-34	492	720	800
	500	991	730	660	610	52	20-41	555	840	830
	600	1143	840	770	718	56	20-41	675	1050	830
	700	1346	955	875	815	60	24-48	850	1150	830

蝸輪固定式球閥4.0MPA主要尺寸：

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H0	H1	H2
凸凹法蘭 Q347F 40 40P 40R	32	180	135	100	78	66	18	4-18	30	85	160
	40	190	145	110	85	76	18	4-18	32	95	230
	50	216	160	125	100	88	20	4-18	43	107	230
	65	241	180	145	120	110	22	8-18	70	142	400
	80	283	195	160	135	121	22	8-18	110	152	400
	100	305	230	190	160	150	24	8-23	150	178	500
	125	381	270	220	188	176	28	8-25	200	252	500
	150	403	300	250	218	204	30	8-25	230	278	600
	200	502	375	320	282	260	38	12-30	260	395	600
	250	568	445	385	345	313	42	12-34	283	480	800
	300	648	510	450	408	364	46	16-34	380	585	800
	350	762	570	510	465	422	52	16-34	425	625	800
	400	838	655	585	535	474	58	16-41	492	720	800
	500	991	755	670	612	576	62	20-48	555	840	830
	600	1143	890	795	730	678	62	20-54	675	1050	830
	700	1346	995	900	835	768	68	24-54	850	1150	830

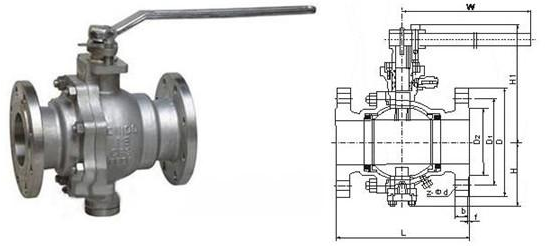

Q47F法蘭固定球閥結構圖:

Q47F法蘭固定球閥結構圖

本頁URL，復制給好友：

訂貨流程：
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.

訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
