H77X對夾式雙瓣止回閥
| 產品名稱 | H77X對夾式雙瓣止回閥 |
| 規格型號 | H77X |
| 連接方式 | 對夾 |
| 結構形式 | 雙瓣 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN50-DN350 |
| 公稱壓力 | 1.0MPA-6.4MPA |
| 閥體材質 | HT200 WCB 304 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |

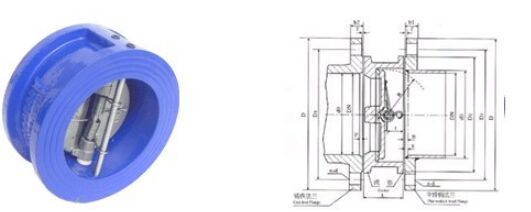

H77X對夾式雙瓣止回閥結構圖:
蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用
產品特點：止回閥安裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。以往國內普遍采用的是H44型法蘭連接旋啟式止回閥和H41型法蘭連接升降式止回閥，這種傳統的止回閥體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短。
對夾式雙瓣止回閥的詳細資料：
性能參數:
|
型 號 |
公 稱 壓 力PN(MPa) |
試驗壓力PN(MPa) |
工作溫度 （℃） |
適用介質 |
|
|
殼 體 |
密 封 |
||||
|
H77X H77H H77Y H77W |
1.0 |
1.5 |
1.1 |
軟密封： ＜80 硬密封： ＜450 |
水、氣體、油品、硝酸等 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
|
4.0 |
6.0 |
4.4 |
|||
|
6.4 |
9.6 |
7.0 |
|||
主要零部件材料:
|
零 件 名 稱 |
材 料 |
|||||||||||||||||||
|
|
|
|
|
||||||||||||||||
|
閥體、蝶板 |
鑄鋼WCB |
鉻 鉬 鋼 |
鑄鋼WCB |
1Cr18Ni9Ti |
||||||||||||||||
|
閥 桿 |
2Cr13 |
1Cr18Ni9Ti |
2Cr13 |
|||||||||||||||||
|
閥體密封圈 |
- |
堆焊合金焊 |
堆焊硬質合金焊 |
- |
- |
|||||||||||||||
|
助關彈簧 |
1Cr18Ni9Ti |
耐 熱 合 金 |
1Cr18Ni9Ti |
|||||||||||||||||
外形尺寸:
|
公稱通徑DN(mm) |
L |
D 2 |
D 3 |
公稱通徑DN(mm) |
L |
D 2 |
D 3 |
||
|
H77X |
H77H |
H77X |
H77H |
||||||
|
50 |
43 |
100 |
43 |
46 |
400 |
140 |
485 |
376 |
390 |
|
80 |
64 |
135 |
71 |
80 |
450 |
152 |
545 |
427 |
427 |
|
100 |
64 |
155 |
91.5 |
94 |
500 |
152 |
608 |
479 |
490 |
|
125 |
70 |
185 |
115 |
118 |
600 |
178 |
718 |
579 |
588 |
|
150 |
76 |
210 |
141 |
145 |
700 |
229 |
800 |
675 |
686 |
|
200 |
89 |
265 |
191 |
200 |
800 |
241 |
905 |
774 |
784 |
|
250 |
114 |
320 |
230 |
250 |
900 |
241 |
1005 |
875 |
- |
|
300 |
114 |
320 |
230 |
250 |
900 |
241 |
1005 |
875 |
- |
|
350 |
127 |
435 |
340 |
340 |
1200 |
350 |
1325 |
1164 |
|
H77X對夾式雙瓣止回閥結構圖:
