『熱動式蒸汽疏水閥CS49H CS19H』
| 產品名稱 | 『熱動式蒸汽疏水閥CS49H CS19H』 |
| 規格型號 | CS49H CS19H |
| 連接方式 | 法蘭 |
| 結構形式 | 熱動力式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15～50mm |
| 公稱壓力 | 0.6～6.4MPa |
| 閥體材質 | HT200 WCB 304 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
熱動式蒸汽疏水閥CS49H CS19H產品概述：
圓盤式蒸汽疏水閥,Y型蒸汽疏水閥,北京式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
熱動力圓盤式疏水閥適用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。
圓盤式蒸汽疏水閥_(Y型,北京式)蒸汽疏水閥主要零部件
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB、A105、SS304 |
|
2 |
密封墊片 |
H62 |
|
3 |
閥蓋 |
Q235、WCB、SS304 |
|
4 |
閥冒 |
Q235、WCB、SS304 |
|
5 |
標牌 |
SS304 |
|
6 |
螺釘 |
SS304 |
|
7 |
閥片 |
SS304 |
|
8 |
濾網 |
SS304 |
|
9 |
尾螺 |
2Cr13 |
|
10 |
密封墊片 |
H62 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
CS49H-16C |
15 |
150 |
95 |
36 |
59 |
|
20 |
150 |
100 |
40 |
59 |
|
|
25 |
160 |
108 |
42 |
59 |
|
|
32 |
200 |
115 |
50 |
73 |
|
|
40 |
230 |
115 |
50 |
73 |
|
|
50 |
230 |
127 |
52 |
73 |
|
|
65 |
250 |
173 |
80 |
73 |
|
|
80 |
280 |
203 |
100 |
97 |
|
|
100 |
310 |
218 |
110 |
97 |
|
|
125 |
310 |
218 |
110 |
97 |
|
|
150 |
350 |
254 |
110 |
107 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
CS49H-64C |
15 |
210 |
110 |
25 |
108 |
|
20 |
210 |
110 |
25 |
108 |
|
|
25 |
210 |
110 |
25 |
108 |
|
|
32 |
270 |
145 |
34 |
124 |
|
|
40 |
270 |
145 |
34 |
124 |
|
|
50 |
270 |
145 |
34 |
124 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
CS19H-16C |
15 |
75 |
95 |
36 |
59 |
|
20 |
85 |
100 |
40 |
59 |
|
|
25 |
95 |
108 |
42 |
59 |
|
|
32 |
115 |
115 |
50 |
73 |
|
|
40 |
115 |
115 |
50 |
73 |
|
|
50 |
170 |
127 |
87 |
73 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
CS69H-16C |
15 |
130 |
110 |
25 |
108 |
|
20 |
130 |
110 |
25 |
108 |
|
|
25 |
130 |
110 |
25 |
108 |
|
|
32 |
140 |
145 |
34 |
124 |
|
|
40 |
140 |
145 |
34 |
124 |
|
|
50 |
140 |
145 |
34 |
124 |

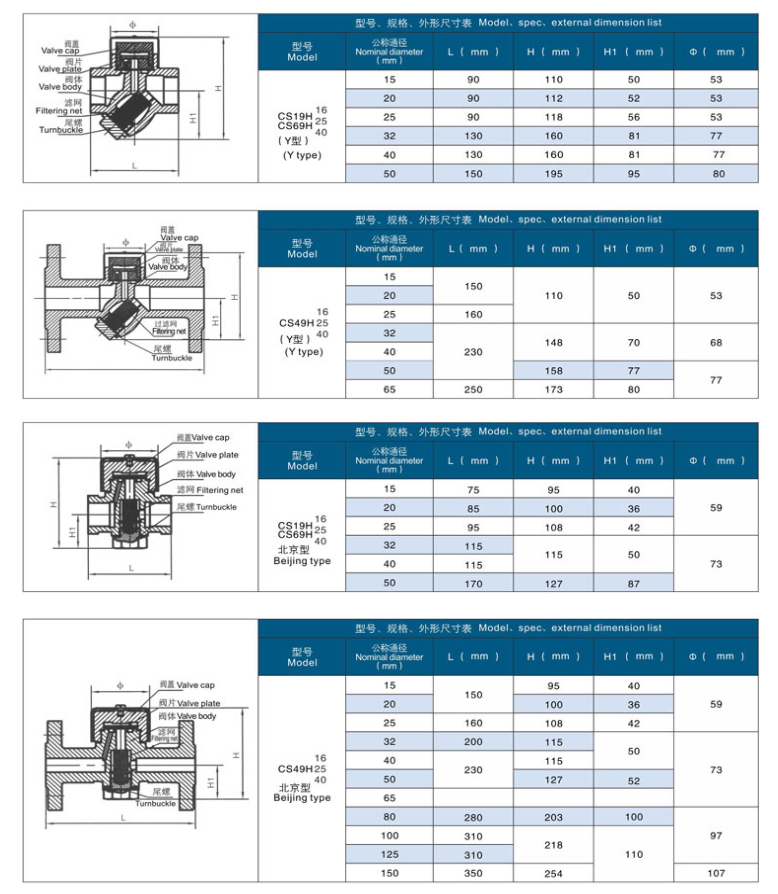

熱動式蒸汽疏水閥CS49H CS19H尺寸圖：
熱動式蒸汽疏水閥CS49H CS19H結構圖:
