BQ71F對夾式保溫球閥
| 產品名稱 | BQ71F對夾式保溫球閥 |
| 規格型號 | BQ71F |
| 連接方式 | 對夾 |
| 結構形式 | 直通式 |
| 驅動方式 | 手動 |
| 公稱通徑 | 15～100mm |
| 公稱壓力 | 1.6～6.4MPa |
| 閥體材質 | WCB 20# 304 304L 316 316L |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
BQ71F對夾式保溫球閥產品概述：

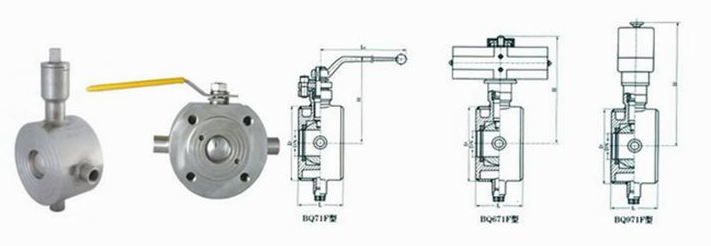

BQ71F對夾式保溫球閥結構圖紙：
對夾式保溫球閥本產品參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
對夾式保溫球閥工作原理：
對夾保溫球閥的兩端法蘭之間焊裝一個金屬夾套，在保溫球閥的側面、底部裝有夾套的連接口，用于蒸汽或?qū)嵊偷倪M(jìn)出，從而起到對球閥的保溫效果，確保粘稠介質流通正常。由于在整個球閥閥體外部增加了一個夾套。主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。
對夾式保溫球閥產品特點：
1、對夾保溫球閥采用整體式夾套結構設計，更能均勻地保溫、保冷。
2、對夾保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好。
3、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
4、閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失。
對夾式保溫球閥標準規范：
設計制造標準：GB/T12237、ASME B 16.34
結構長度標準：GB/T 12221-2005、ASME B 16.10
連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598
對夾式保溫球閥型號、零件材料及主要參數：
公稱壓力或壓力級
產品型號
PN1.0MPa
BQ71F-10C
BQ71F-10P
BQ71F-10P8
BQ71F-10P3
BQ71F-10R
BQ71F-10R8
BQ71F-10R3
PN1.6MPa
BQ71F-16C
BQ71F-16P
BQ71F-16P8
BQ71F-16P3
BQ71F-16R
BQ71F-16R8
BQ71F-16R3
PN2.5MPa
BQ71F-25
BQ71F-25P
BQ71F-25P8
BQ71F-25P3
BQ71F-25R
BQ71F-16R8
BQ71F-25R3
CLASS150
BQ71F-150(LB)C
BQ71F-150(LB)P
BQ71F-150(LB)P8
BQ71F-150(LB)P3
BQ71F-150(LB)R
BQ71F-150(LB)R8
BQ71F-150(LB)R3
10K
BQ71F-10(K)C
BQ71F-10(K)P
BQ71F-10(K)P8
BQ71F-10(K)P3
BQ71F-10(K)R
BQ71F-10(K)R8
BQ71F-10(K)R3
主要零件材料
閥體
WCB
ZGlCr18Ni9Ti
CF8(304)
CF8(304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF8M(316L)
球體、閥桿
2Crl3
lCr18Ni9Ti
0Cr18Ni9(304)
0Cr18Ni9(304L)
1Cr18Ni2Mo2(316)
0Cr17Ni2Mo2(316)
0Cr17Ni2Mo2(316L)
密封圈
聚四氟乙烯 對位聚苯
填料、墊圈
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊
適用工況
適用介質
重油、膠類等
硝酸腐蝕性介質
強氧化性介質
醋酸等腐蝕性介質
尿素等腐蝕性介質
適用溫度
-28-300℃
配管法蘭
JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212
對夾式保溫球閥主要外形及連接尺寸：
|
公稱通徑(DN) |
產品型號 |
|
||||||||
|
L |
D |
W |
H |
3-G |
||||||
|
(mm) |
(in) |
1.0MPa |
1.6MPa |
2.5MPa |
150Lb |
10k |
手動 |
手動 |
|
|
|
15 |
1/2" |
40 |
53 |
53 |
53 |
47 |
58 |
130 |
80 |
3/8 |
|
20 |
3/4" |
45 |
63 |
63 |
63 |
57 |
63 |
170 |
80 |
3/8 |
|
25 |
1" |
50 |
73 |
73 |
73 |
66 |
74 |
170 |
100 |
3/8 |
|
32 |
1 1/4" |
60 |
84 |
84 |
84 |
75 |
84 |
200 |
110 |
1/2 |
|
40 |
1 1/2" |
70 |
94 |
94 |
94 |
85 |
89 |
250 |
120 |
1/2 |
|
50 |
2" |
80 |
109 |
109 |
109 |
103 |
104 |
250 |
130 |
1/2 |
|
65 |
2 1/2" |
110 |
129 |
129 |
129 |
122 |
124 |
350 |
140 |
1/2 |
|
80 |
3" |
120 |
144 |
144 |
144 |
135 |
134 |
350 |
150 |
1/2 |
|
100 |
4" |
140 |
164 |
164 |
170 |
173 |
159 |
420 |
180 |
1/2 |
