磅級高溫高壓電站截止閥
| 產品名稱 | 磅級高溫高壓電站截止閥 |
| 規格型號 | J961Y |
| 連接方式 | 焊接式 |
| 結構形式 | 直通 |
| 驅動方式 | 電動 |
| 公稱通徑 | DN15-DN300 |
| 公稱壓力 | Class1500～3500Lb |
| 閥體材質 | 20# A105 304 304L 316 316L |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
磅級高溫高壓電站截止閥產品概述:
截止閥適用于公稱壓力 PN10.0 ～ 32.0Mpa 及 P(54)100V ～ P(57)170V ，工作溫度 ≤540℃( 其中 P(57)170V 工作溫度為 570℃) 的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
高溫高壓電站截止閥 結構特點
1. 產品設計制造按 E101 和 JB/T3595-93 標準的規定，結構合理，性能優良，造型美觀。
2. 閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
3. 閥瓣、閥座的密封面采用司太立（ stellite ）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
4. 閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
5. 閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
7. 電動截止閥配有 DZW 系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美等特點，并可與程控電腦配套使用，也可按用戶要求選配電動裝置。
高溫高壓電站截止閥 標準規范
設計與制造：E101,JB/T3595-93
壓力溫度：E101,JB/T3595
結構長度：E101
對焊連接尺寸：GB/T15198.3-95
檢驗與實驗：GB/T13927-92
高溫高壓電站截止閥 主要性能參數
|
產品型號 |
公稱壓力 |
試驗壓力 |
工作壓力 |
工作溫度(℃) |
適用介質 |
|||
|
殼體強度 |
密封 |
P54 |
P55 |
P57 |
||||
|
J961H/Y-100 |
10 |
15 |
11 |
|
|
|
≤450 |
水、蒸汽、油品 |
|
J961H/Y-200 |
20 |
30 |
22 |
|
|
|
||
|
J961H/Y-250 |
25 |
38 |
28 |
|
|
|
||
|
J961H/Y-320 |
32 |
48 |
36 |
|
|
|
||
|
J961Y-P54/100V |
|
30 |
22 |
10 |
|
|
≤540 |
蒸 汽 |
|
J961Y-P54／140V |
|
38 |
28 |
14 |
|
|
||
|
J961Y-P54／170V |
|
48 |
36 |
17 |
10 |
|
||
|
J961Y-P55／100V |
|
38 |
28 |
|
14 |
|
≤555 |
|
|
J961Y-P55／140V |
|
48 |
36 |
|
17 |
|
||
|
J961Y-P55／170V |
|
53 |
39 |
|
|
10 |
||
|
J961Y-P57／100V |
|
48 |
36 |
|
|
14 |
≤570 |
|
|
J961Y-P57／140V |
|
55 |
40 |
|
|
17 |
||
|
J961Y-P57／170V |
|
60 |
44 |
|
|
|
||
高溫高壓電站截止閥 主要零件材料
|
零件名稱 |
閥體 |
閥蓋 |
閥桿 |
閥瓣 |
密封面 |
填料 |
閥桿螺母 |
手輪 |
緊固體 |
|
9J61H型 |
25 |
25 |
鉻不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
優質碳鋼鉬鋼 |
|
J961Y型 |
25 |
25 |
鉻不銹鋼 |
25 |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
優質碳鋼鉻鉬鋼 |
|
J961Y-P54型 |
ZG20CrMolV 12CrlMolV |
12C r1MolV |
20CrMol V |
12CrlMolV |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
鉻鉬鋼 |
|
J961Y-P55型 |
ZG25CrMol V12CrlMolV |
12C r1MolV |
20CrMol V |
12C r1MolV |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
鉻鉬鋼 |
|
J961Y-P57型 |
ZGl5CrMolV 12CrlMolV |
12CrlMolV |
20CrMol V25CrlMolV |
12CrlMolV |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
|

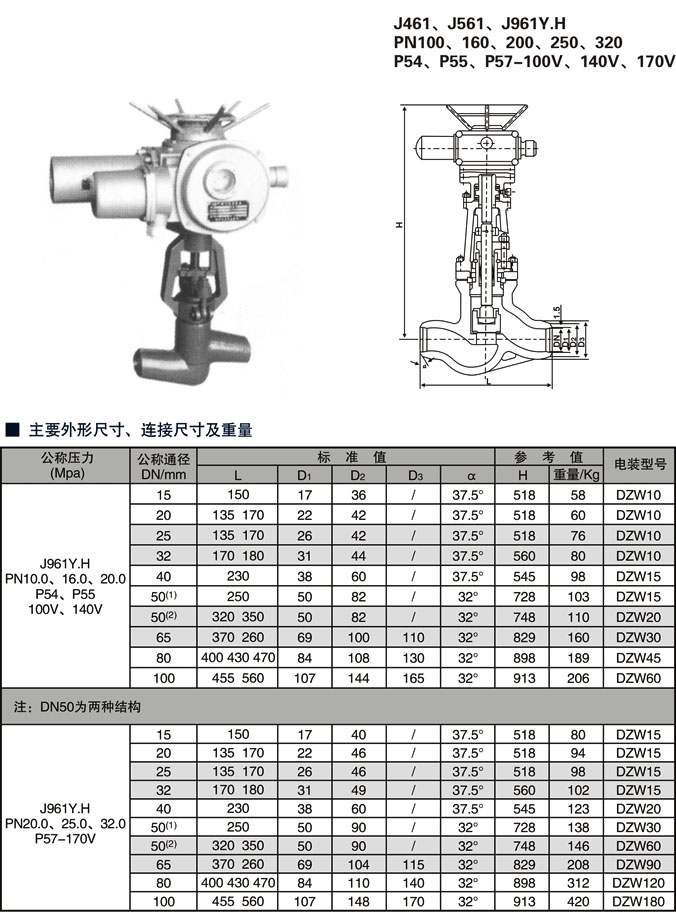

磅級高溫高壓電站截止閥結構圖:
