三片式對焊球閥

更新時間：2024-11-05 09:27:25

產品名稱	三片式對焊球閥
規格型號	Q11F
連接方式	內螺紋
結構形式	浮動直通
驅動方式	手動
公稱通徑	1/4~4
公稱壓力	1.6～6.4MPa
閥體材質	鑄鋼、不銹鋼
聯系方式	021-51061185 18964118897 白經理
官網	http://www.qxong.cn
生產廠家	上海威爾頓閥門有限公司

三片式對焊球閥產品概述:

三片式對焊球閥,是內螺紋球閥及對焊連接球閥分為整體式。三片式對焊球閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。三片式對焊球閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。三片式球閥設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

應用規范

公稱壓力：1.6-6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
對焊標準（BW）：GB12224?ANSIB16?25

主要用途

三片式對焊球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

主要零件材料

序號NO.	零件名稱Part name	材質material
序號NO.	零件名稱Part name	不銹鋼Stainless stee	碳鋼Carbon steel
1	閥體Body	不銹鋼CF8M	碳鋼WCB
2	密封圈Joint ring	聚四氟乙稀PTFE	聚四氟乙稀PTFE
3	閥蓋Cap	不銹鋼CF8M	碳鋼WCB
4	球體Ball	不銹鋼SS316	不銹鋼SS304
5	閥桿Stem	不銹鋼SS316	不銹鋼316
6	螺母Nut	不銹鋼SS304	不銹鋼304
7	墊圈Washer	不銹鋼SS304	不銹鋼304
8	手柄套Handle cover	塑料Plastic	塑料Plastic
9	手柄Handle	不銹鋼SS304	不銹鋼304
10	閥桿螺母Stem nut	不銹鋼SS304	不銹鋼304
11	墊圈Stem washer	不銹鋼SS304	不銹鋼304
12	填料壓蓋螺母Gland nut	不銹鋼SS304	不銹鋼304
13	填料Stem packing	聚四氟乙稀PTFE	聚四氟乙稀PTFE
14	止推墊圈Thrusy washer	聚四氟乙稀PTFE	聚四氟乙稀PTFE
15	填料Joint gasket	聚四氟乙稀PTFE	聚四氟乙稀PTFE
16	螺栓Bolt	不銹鋼SS304	不銹鋼SS304

主要尺寸單位：mm

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	900	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
C	14	17.5	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106.5
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350

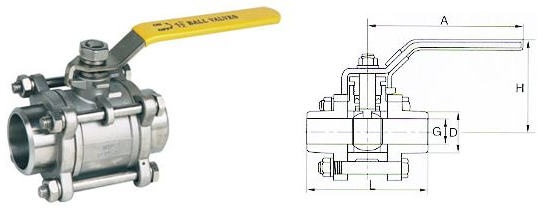

三片式對焊球閥結構圖:

三片式對焊球閥結構圖
