帶吹掃孔閘閥

更新時間：2024-11-05 09:25:07

產品名稱	帶吹掃孔閘閥
規格型號	z
連接方式	法蘭
結構形式	直通式
驅動方式	手動
公稱通徑	50～300mm
公稱壓力	1.6MPa～4.0MPa
閥體材質	鑄鋼、鑄鐵、不銹鋼
聯系方式	021-51061185 18964118897 白經理
官網	http://www.qxong.cn
生產廠家	上海威爾頓閥門有限公司

帶吹掃孔閘閥產品概述：

鑄鋼帶吹掃孔閘閥結構形式為楔式閘板、明桿支架、法蘭連接，材質采用優質不銹鋼304或316等材料，具有耐腐蝕耐銹等特點，在設備上起著啟閉的作用。

    1、本系列閘閥主體為楔式單閘板雙向密封、結構簡單、緊湊、密封可靠。
    2、吹掃裝置可對易結焦、顆粒狀介質的管路、閥門等進行清洗、沖刷、有效地提高系統的使用壽命。
    3、Z1仿、Z2仿系列帶吹掃閘閥也適用于水、蒸汽、煙氣、油品或霧狀、粉末狀、顆粒狀等介質的管路上，作為起閉裝置用，尤其適用于石化行業輸油和催化裂變系統，起著啟閉、清洗沖刷管道的作用。
    閘閥具有以下優點：
    1.流體阻力小,密封面受介質的忡刷和侵蝕小。
    2.開閉較省力。
    3.介質流向不受限制,不擾流、不降低壓力。
    4.形體簡單,結構長度短，制造工藝性好，適用范圍廣。
    閘閥的缺點如下：
    1.密封面之間易引起沖蝕和擦傷，維修比較困難。
    2.外形尺寸較大，開啟需要一定的空間，開閉時間長。
    3.結構較復雜。
    閘閥的安裝與維護應注意以下事項：
    1.手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
    2.雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
    3.帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
    4.帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    5.如果閥門經常開關使用,每月至少潤滑一次。
    Z1仿、Z2仿系列帶吹掃孔閘閥

鑄鋼帶吹掃孔閘閥

設計與制造標準：

設計與制造：GB12234

法蘭尺寸：GB9113　JB/T79

壓力溫度：JB/T74　GB9131

結構長度：GB/T12221

對焊連接尺寸：---

檢驗與試驗：JB/T9092　GB13927

安裝尺寸及重量：

GB 1.6Mpa
DN	50	65	80	100	125	150	200	250	300
L	250	265	280	300	325	350	400	450	500
H	440	450	530	620	755	845	1040	1245	1475
D0	240	240	280	320	360	360	400	450	560
Wt	29	33	46	63	108	134	192	273	379
GB 2.5Mpa
DN	50	65	80	100	125	150	200	250	300
L	250	265	280	300	325	350	400	450	500
H	440	450	530	620	755	845	1040	1245	1475
D0	240	240	280	320	360	360	400	450	560
Wt	31	35	46	64	1	134	2	290	401
GB 4.0Mpa
DN	50	65	80	100	125	150	200	250	300
L	250	280	310	350	400	450	550	650	750
H	440	475	550	670	770	880	1085	1300	1440
D0	280	280	320	360	400	400	450	460	640
Wt	29	38	52	82	129	153	262	366	563

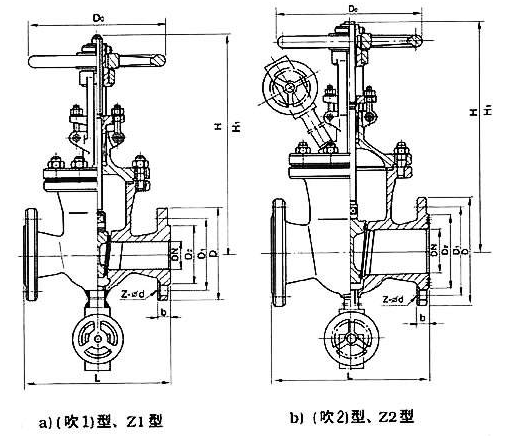

帶吹掃孔閘閥結構圖:

帶吹掃孔閘閥結構圖
