高壓法蘭球閥
| 產品名稱 | 高壓法蘭球閥 |
| 規格型號 | Q61N，Q41N |
| 連接方式 | 法蘭，焊接 |
| 結構形式 | 浮動 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN10-DN100 |
| 公稱壓力 | 16.0mpa-32.0mpa |
| 閥體材質 | 鑄鋼，鍛鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
高壓鍛鋼球閥產品概述：
威爾頓品牌Q41N.Q61N高壓鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的特征，因而在設計時考慮了其承受管道應力的能力，以及耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有。鍛鋼法蘭球閥操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣-液聯動，電-液聯動，以及其它控制形式。
高壓鍛鋼球閥主要特點如下：
1、雙截斷和排放。2、解壓。3、密封好。4、防火設計。5、清掃管道。6、緊急密封。7、高壓閥門。8、閥蓋組合密封。9、排污。10、接長閥桿。11、承受管道應力好。
有些鍛鋼高壓球閥閥體上標有箭頭，如果沒有附帶英文FIOW字跡，則為密封座作用方向，不作為介質流向參考，閥門自泄方向相反。通常情況下，雙閥座密封的球閥具有雙向流向。
固定鍛鋼法蘭球閥適用于Class 150～600Lb，工作溫度<150℃的長輸管線和一般工業管線，其耐惡劣環境性等的設計均已進行綜合考慮，適用于水、油品、蒸汽等介質。高壓鍛鋼球閥 產品用途
1、閥門中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓，卸壓后閥座自動復位。
2、當萬一發生火災或由于異常升溫使閥座密封圈燒損或軟化時，在彈簧和介質壓力作用下，使支撐圈球面部位和球體形成金屬對金屬接觸，達到暫時密封作用，阻止了火災進一步擴大，符合API 6FA的規定。
3、填料壓蓋部位密封采用PTFR填料和0形密封圈雙重密封圈，較適用于氣體介質，填料裝在填料盤內，可采用摩擦系統低的新型SF型自潤滑滑動軸襯，減低操作力矩。
高壓鍛鋼球閥設計規范
|
設計與制造 |
GB12237、API 6D |
|
結構長度 |
GB12221、ANSI B16.10 |
|
法蘭連接 |
JB/T79、GB9112-9131 ANSI B 16.25 |
|
壓力溫度等級 |
ANSI B16.34 E101 |
|
試驗與檢驗 |
API598 E101 |

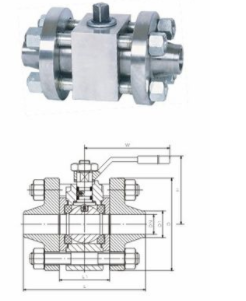

高壓鍛鋼球閥外形連接尺寸
PN16MPa連接尺寸
|
產品型號Type |
公稱通徑DN |
PN16.0/32.0MPa |
wt(kg) |
||
|
L |
H |
W |
|||
|
Q61F-320 |
10 |
150 |
58 |
220 |
4 |
|
15 |
170 |
62 |
220 |
4 |
|
|
20 |
191 |
75 |
250 |
6.5 |
|
|
25 |
205 |
80 |
250 |
8 |
|
|
32 |
230 |
96 |
300 |
16 |
|
|
40 |
260 |
111 |
400 |
22.5 |
|
|
50 |
330 |
128 |
400 |
35 |
|
|
65 |
360 |
180 |
500 |
44 |
|
|
80 |
380 |
200 |
600 |
78 |
|
|
100 |
430 |
245 |
800 |
120 |
|
PN32MPa連接尺寸
|
產品型號Type |
公稱通徑DN |
PN16.0/32.0MPa |
wt(kg) |
||
|
L |
H |
W |
|||
|
Q61F-320 |
10 |
150 |
211 |
255 |
12 |
|
15 |
170 |
293 |
348 |
18 |
|
|
20 |
191 |
297 |
348 |
20 |
|
|
25 |
205 |
303 |
348 |
22 |
|
|
32 |
230 |
456 |
520 |
40 |
|
|
40 |
260 |
463 |
520 |
49 |
|
|
50 |
330 |
478 |
520 |
61 |
|
|
65 |
360 |
180 |
500 |
- |
|
|
80 |
380 |
200 |
600 |
- |
|
|
100 |
430 |
245 |
800 |
- |
|
