Q641F, ZHSO氣動球閥

更新時間：2024-11-05 09:54:44

產品名稱	Q641F, ZHSO氣動球閥
規格型號	Q641F, ZHSO
連接方式	法蘭
結構形式	直通式
驅動方式	氣動
公稱通徑	DN15-500
公稱壓力	1.6MPa-10.0Mpa
閥體材質	鑄鋼、不銹鋼(304、316)
聯系方式	021-51061185 18964118897 白經理
官網	http://www.qxong.cn
生產廠家	上海威爾頓閥門有限公司

Q641F, ZHSO氣動球閥產品概述：
該球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下優點：
1、流體阻力小、球閥是所有閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

氣動執行器

1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與的同步精度。
附件的選項根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

帶手輪操作機構外形

執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

氣動球閥性能規范

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水	硝酸類	醋酸類
	適用溫度	-28℃ - 300℃
執行器	型號	AW、DA/SR系列、AT,GT系列、TH系列等
	氣源壓力	0.4-0.7MPa

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS（Mpa）
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

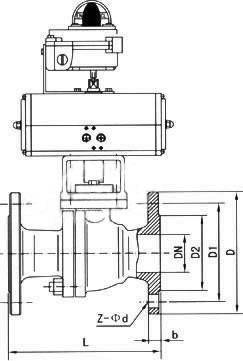

Q641F, ZHSO氣動球閥外形尺寸

1. GB標準外形尺寸

公稱通徑	尺寸
	1.6MPa					2.5MPa					4.0MPa
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	130	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	140	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	165	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	203	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	222	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	241	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	356	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	394	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	457	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30

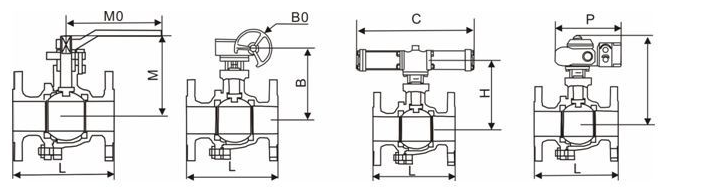

2.ANSI標準球閥外形尺寸

Q641F, ZHSO氣動球閥

壓力等級	公稱通徑		法蘭	對焊	手動		蝸輪箱		氣動			電動
壓力等級	mm	in	L	L1	M	M0	B	B0	B	H	Type	P	H	Type
Class150 1.6MPa 2.0MPa	15	1/2	108	140	59	130	-	-	182	199	GT83	208	346	PSQ100
	20	3/4	117	152	63	130	-	-	182	204	GT83	208	350	PSQ100
	25	1	127	165	75	160	-	-	182	208	GT83	208	360	PSQ100
	32	1¼	140	140	95	230	-	-	182	213	GT83	208	365	PSQ100
	40	1½	165	190.5	95	230	-	-	182	230	GT83	208	374	PSQ100
	50	2	178	216	107	230	-	-	182	243	GT83	208	393	PSQ100
	65	2½	191	241	142	400	-	-	640	322	BAW13	364	407	PSQ200
	80	3	203	283	152	400	-	-	640	329	BAW13	364	418	PSQ200
	100	4	229	305	178	650	-	-	827	389	BAW17	364	441	PSQ200
	125	5	356	381	252	1050	-	-	827	401	BAW17	364	473	PSQ400
	150	6	394	457	272	1050	292	400	827	413	BAW17	398	513	PSQ1000
	200	8	457	521	342	1410	398	600	1162	485	BAW20	398	558	PSQ1000
Class300 2.5MPa 4.0MPa 5.0MPa	15	1/2	140	140	59	130	-	-	182	201	GT83	208	293	PSQ100
	20	3/4	152	152	63	130	-	-	182	213	GT83	208	305	PSQ100
	25	1	165	165	75	160	-	-	182	216	GT83	208	308	PSQ100
	32	1¼	178	178	95	230	-	-	182	221	GT83	208	313	PSQ100
	40	1½	190.5	190.5	95	230	-	-	182	232	GT83	208	324	PSQ100
	50	2	216	216	107	230	-	-	182	237	GT83	208	329	PSQ100
	65	2½	241	241	142	400	-	-	640	328	BAW13	364	381	PSQ200
	80	3	283	283	152	400	-	-	640	338	BAW13	364	390	PSQ200
	100	4	305	305	178	650	-	-	827	401	BAW17	364	412	PSQ200
	125	5	381	381	252	1050	-	-	827	414	BAW17	364	425	PSQ400
	150	6	403	403	272	1050	292	400	827	433	BAW17	398	475	PSQ1000
	200	8	502	521	342	1410	398	600	1162	504	BAW20	398	507	PSQ1000
Class600 6.4MPa	15	1/2	165	165	59	160	-	-	182	202	GT83	364	333	PSQ200
	20	3/4	190.5	190.5	63	160	-	-	182	213	GT83	364	344	PSQ200
	25	1	216	216	75	230	-	-	182	216	GT83	364	347	PSQ200
	32	1¼	178	178	95	230	-	-	222	247	GT110	364	352	PSQ200
	40	1½	241	241	95	400	-	-	284	268	GT127	364	363	PSQ200
	50	2	292	292	167	400	-	-	378	197	GT160	364	368	PSQ400
	65	2½	330	330	180	650	-	-	640	329	BAW13	398	494	PSQ1000
	80	3	356	356	198	650	292	400	640	338	BAW13	398	503	PSQ1000
	100	4	432	432	198
