產品展示
Z543H導流孔平行式閘閥
| 產品名稱 | Z543H導流孔平行式閘閥 |
| 規格型號 | Z543H |
| 連接方式 | 法蘭式 |
| 結構形式 | 明桿楔式 |
| 驅動方式 | 傘齒輪，正齒輪 |
| 公稱通徑 | DN50-DN800 |
| 公稱壓力 | 1.6-2.5MPA |
| 閥體材質 | 鑄鋼，不銹鋼，鍛鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Z543H導流孔平行式閘閥產品概述:
Z543H導流孔平行式閘閥主要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
二、結構與特點：
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
三、產品標準
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
|
型號 |
公稱壓力 |
實驗壓力 |
工作溫度(℃) |
適用介質 |
||
|
強度(水)(Mpa) |
密封(水)空氣 |
低壓密封空氣(Mpa) |
||||
|
Z543H導流孔平行式閘閥 |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRICACID |
|
硝酸類 |
||||||
|
ACETICACID |
||||||
|
醋酸類 |
||||||
|
NITRICACID |
||||||
|
聯系商家 |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸類 |
|
聯系商家 |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETICACID |
|
聯系商家 |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
五、主要零件材質
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
閘板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
閥桿 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨Graphite |
|
墊片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 |
|
壓蓋 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
導流孔平行式閘閥形狀及連接尺寸Main external and connecting dimensions
|
公稱壓力PN（MPa） |
公稱通徑DN（mm） |
形狀尺寸 |
||||||||||
|
L |
D |
D1 |
D2 |
Dn |
b |
f |
Z-Φd |
H |
H1 |
D0 |
||
|
1.6 |
50 |
178 |
160 |
125 |
100 |
49 |
16 |
3 |
4-18 |
380 |
110 |
180 |
|
65 |
190 |
180 |
145 |
120 |
64 |
18 |
3 |
4-18 |
390 |
135 |
180 |
|
|
80 |
203 |
1 95 |
160 |
135 |
76 |
20 |
3 |
8-18 |
490 |
160 |
200 |
|
|
100 |
229 |
215 |
180 |
155 |
96 |
20 |
3 |
8-18 |
560 |
190 |
200 |
|
|
125 |
254 |
245 |
210 |
185 |
120 |
22 |
3 |
8-18 |
660 |
230 |
250 |
|
|
150 |
267 |
280 |
240 |
210 |
146 |
24 |
3 |
8-23 |
760 |
267 |
250 |
|
|
200 |
292 |
335 |
295 |
265 |
202 |
26 |
3 |
12-23 |
950 |
345 |
300 |
|
|
250 |
330 |
405 |
355 |
320 |
250 |
30 |
3 |
12-25 |
1150 |
420 |
300 |
|
|
300 |
356 |
405 |
355 |
375 |
300 |
30 |
4 |
12-25 |
1335 |
495 |
350 |
|
|
350 |
381 |
520 |
470 |
435 |
337 |
34 |
4 |
16-25 |
1520 |
571 |
350 |
|
|
400 |
406 |
580 |
525 |
485 |
387 |
36 |
4 |
16-30 |
1690 |
650 |
400 |
|
|
450 |
450 |
640 |
585 |
545 |
438 |
40 |
4 |
20-30 |
1880 |
725 |
450 |
|
|
500 |
457 |
705 |
650 |
608 |
489 |
44 |
4 |
20-34 |
2060 |
800 |
450 |
|
|
600 |
508 |
840 |
770 |
718 |
591 |
48 |
5 |
20-41 |
2405 |
951 |
500 |
|
|
700 |
610 |
910 |
840 |
788 |
692 |
50 |
5 |
24-41 |
2760 |
1115 |
550 |
|
|
800 |
660 |
1020 |
950 |
898 |
781 |
52 |
5 |
24-41 |
3120 |
1270 |
600 |
|

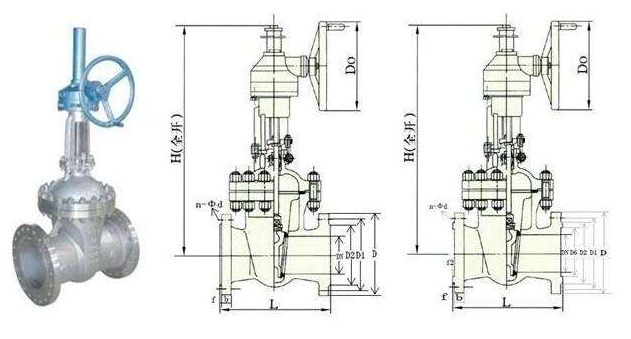

Z543H導流孔平行式閘閥結構圖:
