氣動薄膜單座、套筒調節閥
| 產品名稱 | 氣動薄膜單座、套筒調節閥 |
| 規格型號 | ZJHPJHM |
| 連接方式 | 法蘭 |
| 結構形式 | 單座、套筒 |
| 驅動方式 | 氣動 |
| 公稱通徑 | DN15-DN1200 |
| 公稱壓力 | PN1.6-6.4MPa |
| 閥體材質 | 鍛鋼，鑄鋼，不銹鋼，鑄鐵 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
氣動薄膜單座、套筒調節閥產品概述:
ZJHP、ZJHM精小型氣動薄膜單座、套筒調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重理輕、動作靈敏、流體通道呈現S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液體保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。氣動薄膜單座、套筒調節閥有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20-300。適用流體溫度由-200℃至560℃范圍內多種檔次。泄漏標準有IV級或VI級，流量特性為線性或等百分比，多種多樣品種規格可供選擇。
氣動薄膜單座、套筒調節閥主要零部件材料
|
閥體、閥蓋 |
HT200、ZG230-450、ZG1Cr18Ni9Ti |
閥芯、閥座 |
1Cr18Ni9Ti、司鈦萊合金堆焊 |
|
軟密封閥芯 |
增強聚四氟乙烯 |
填 料 |
聚四氟乙烯、柔性石墨、不銹鋼波紋管 |
|
墊 片 |
橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 |
膜 蓋 |
A3 |
|
波 文 膜 片 |
丁腈橡膠夾增強滌綸織物 |
彈 簧 |
60Si2Mn |
|
閥桿、推桿 |
2Cr13、1Cr18Ni9Ti |
襯 套 |
2Cr13 |
氣動薄膜單座、套筒調節閥主要技術參數
|
公稱通徑DN(mm) (閥芯直徑dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
||||
|
10 |
12 |
15 |
20 |
||||||||||||||||
|
額定流量 系數KV |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
|
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
|
|
額定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|
||||||||||||
|
膜片有效面積Ae(cm2) |
280 |
400 |
600 |
1000 |
1600 |
|
|||||||||||||
|
信號范圍Pr(Kpa) |
20～100、40～200、80～240段幅；20～60、60～100 |
||||||||||||||||||
|
氣源壓力Ps(Mpa) |
0.14～0.4 |
||||||||||||||||||
|
固有流量特性 |
直線、 等百分比 |
||||||||||||||||||
|
固有可調比R |
50：1 |
||||||||||||||||||
|
允許泄漏量 |
硬閥座：Ⅳ級、軟閥座：Ⅵ級 |
||||||||||||||||||
|
公稱壓力PN(Mpa) |
1.6、4.0、6.4 |
||||||||||||||||||
|
工作 溫度t (℃) |
常溫型 |
-20～200、-40～250、-60～250 |
|||||||||||||||||
|
散熱型 |
-40～450、-60～450 |
||||||||||||||||||
|
高溫型 |
450～560 |
||||||||||||||||||
|
低溫型 |
-60～100、00～200、-200～-250 |
||||||||||||||||||
氣動薄膜單座、套筒調節閥外形及連接尺寸
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
||
|
L |
PN16 |
185 |
200 |
205 |
222 |
250 |
276 |
298 |
350 |
410 |
451 |
600 |
670 |
735 |
|
|
|
|
PN40 |
190 |
205 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
615 |
685 |
750 |
|
|
||
|
PN64 |
200 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
475 |
630 |
700 |
765 |
|
|
||
|
H1 |
常 |
PN16 |
487 |
493 |
524 |
524 |
538 |
686 |
706 |
726 |
969 |
969 |
1009 |
1353 |
1390 |
|
|
|
溫 |
PN40 |
487 |
493 |
524 |
524 |
538 |
686 |
706 |
733 |
979 |
979 |
1029 |
1373 |
1415 |
|
|
|
|
型 |
PN64 |
497 |
503 |
534 |
534 |
546 |
696 |
713 |
743 |
999 |
999 |
1044 |
1385 |
1425 |
|
|
|
|
中溫型 |
標準型加200 |
標準型加250 |
標準型加320 |
標準型加350 |
|
||||||||||||
|
H2 |
PN16 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
|
|
|
|
PN40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
|
|
||
|
PN64 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
|
|
||
|
A |
282 |
360 |
470 |
620 |
|
||||||||||||
|
法蘭標準 |
GB：1.6、2.5、4.0、6.4Mpa ANSI；150、300、600Lb JIS：10K、20K、30K |
||||||||||||||||

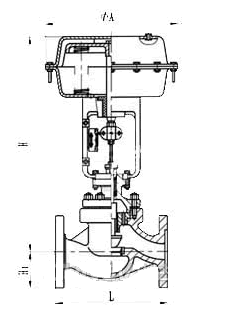

氣動薄膜單座、套筒調節閥結構圖：
