氣動球閥Q641F

更新時間：2024-11-05 09:31:52

產品名稱	氣動球閥Q641F
規格型號	Q641F
連接方式	法蘭
結構形式	浮動直通
驅動方式	氣動
公稱通徑	DN25-DN200
公稱壓力	1.6
閥體材質	WCB
聯系方式	021-51061185 18964118897 白經理
官網	http://www.qxong.cn
生產廠家	上海威爾頓閥門有限公司

氣動球閥Q641F產品概述:

主要用于截斷或接通管路中的介質，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

Q641F技術規范：

設計依據		GB標準
設計標準		GB/12237
結構長度	法蘭連接	GB/12221
連接法蘭尺寸		GB/9113、JB/T79
試驗和檢驗		GB/T13927、JB/T9092

注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求。

Q641F主要零件材質表：

序號	零件名稱	材質
序號	零件名稱	C	P	R
1	右閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	墊片	PTFE、石墨金屬復合墊
4	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	閥座	PTFE、尼龍、對位聚苯、硬質合金
7	球體	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	墊片	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	填料	PTFE、柔性石墨
11	襯套	PTFE復合軸承
12	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	連接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	連接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	氣動裝置	AT系列、AW系列
19	位置指示器	塑料

注：系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。

Q641F主要外形及連接法蘭尺寸(1.6Mpa)：

DN	外形尺寸				連接法蘭尺寸						執行器型號
DN	L	L1	L2	H	D	D1	D2	C	f	n-Φd	執行器型號
15	130	141/159	71/83	204/235	95	65	46	14	2	4-Φ14	AT050D/AT063S
20	140	141/159	71/83	209/240	105	75	56	16	2	4-Φ14	AT050D/AT063S
25	150	159/211	83/95	214/256	115	85	65	16	2	4-Φ14	AT063D/AT075S
32	165	159/248	83/107	257/277	140	100	76	18	2	4-Φ18	AT063D/AT088S
40	180	211/248	95/107	274/292	150	110	84	18	3	4-Φ18	AT075D/AT088S
50	200	248/269	107/123	290/300	165	125	99	20	3	4-Φ18	AT088D/AT100S
65	220	248/315	107/141	310/335	185	145	118	20	3	4-Φ18	AT088D/AT115S
80	250	269/345	123/152	346/368	200	160	132	20	3	8-Φ18	AT100D/AT125S
100	280	345/409	152/172	378/410	220	180	156	22	3	8-Φ18	AT125D/AT145S
125	320	409/550	172/215	425/450	250	210	184	22	3	8-Φ18	AT145D/AT190S
150	360	550/660	215/240	468/531	285	240	211	24	3	8-Φ22	AT190D/AT210S
200	400	600/633	240/262	583/618	340	295	266	24	3	12-Φ22	AT210D/AT240S

Q641F主要外形及連接法蘭尺寸(2.5Mpa)：

DN	外形尺寸				連接法蘭尺寸						執行器型號
DN	L	L1	L2	H	D	D1	D2	C	f	n-Φd	執行器型號
15	130	141/159	71/83	204/335	95	65	46	14	2	4-Φ14	AT050D/AT063S
20	140	141/159	71/83	209/240	105	75	56	16	2	4-Φ14	AT050D/AT063S
25	150	159/211	83/95	257/265	115	85	65	16	2	4-Φ14	AT063D/AT075S
32	165	211/248	95/107	269/287	140	100	76	18	3	4-Φ18	AT075D/AT088S
40	180	248/269	95/107	282/292	150	110	84	18	3	4-Φ18	AT075D/AT088S
50	200	248/345	107/123	290/325	165	125	99	20	3	4-Φ18	AT088D/AT100S
65	220	269/345	107/152	310/357	185	145	118	22	3	8-Φ18	AT088D/AT125S
80	250	345/409	152/172	346/368	200	160	132	24	3	8-Φ18	AT125D/AT145S
100	280	345/438	152/187	418/443	235	190	156	24	3	8-Φ22	AT125D/AT160S
125	320	438/550	187/215	460/503	270	220	184	26	3	8-Φ26	AT160D/AT190S
150	360	550/600	215/240	518/563	300	250	211	28	3	8-Φ26	AT190D/AT210S
200	400	633/730	262/330	583/618	360	310	274	30	3	12-Φ26	AT240D/AT270S

Q641F主要外形及連接法蘭尺寸(4.0Mpa)：

DN	外形尺寸				連接法蘭尺寸							執行器型號
DN	L	L1	L2	H	D	D1	D2	D3	C	f	n-Φd	執行器型號
15	130	141/159	71/83	204/235	95	65	46	40*4	14	2	4-14	AT050D/AT063S
20	140	159/211	83/95	240/252	105	75	56	51*4	16	2	4-14	AT063D/AT075S
25	150	211/248	95/107	257/265	115	85	65	58*4	16	2	4-14	AT075D/AT088S
32	180	211/248	95/107	269/287	140	100	76	66*4	18	3	4-18	AT075D/AT088S
40	200	248/269	107/123	282/292	150	100	84	76*4	18	3	4-18	AT088D/AT100S
50	220	248/315	107/141	300/325	165	125	99	88*4	20	3	4-18	AT088D/AT115S
65	250	269/345	123/152	335/357	185	145	118	110*4	22	3	8-18	AT100D/AT125S
80	280	345/409	152/172	368/400	200	160	132	121*4	24	3	8-18	AT125D/AT145S
100	320	409/438	172/187	418/506	235	190	156	150*4.5	24	3	8-22	AT145D/AT160S
125	400	550/600	215/240	445/548	270	220	184	176*4.5	26	3	8-26	AT190D/AT210S
150	400	600/633	215/262	563/598	300	250	211	204*4.5	28	3	8-26	AT210D/AT240S
200	502	730	330	636/666	375	320	284	260*4.5	34	3	12-30	AT270D

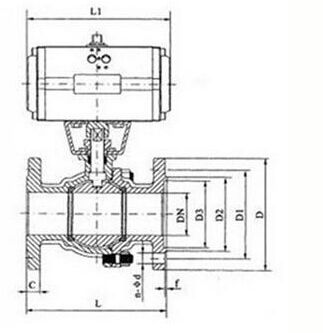

氣動球閥Q641F結構圖:

氣動球閥Q641F結構圖
