產品展示

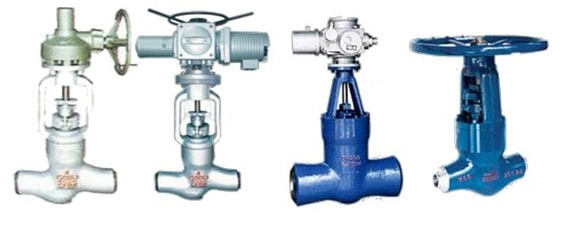

電站截止閥J61Y
| 產品名稱 | 電站截止閥J61Y |
| 規格型號 | J61Y |
| 連接方式 | 焊接 |
| 結構形式 | 直通式 |
| 驅動方式 | 手動 |
| 公稱通徑 | 10 ～ 300mm |
| 公稱壓力 | 16.0、20.0、25.0、32.0、P54100V、P54140V、P54170V、P57170V |
| 閥體材質 | WCB,A105,不銹鋼304.316 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
電站截止閥J61Y產品概述：
高溫高壓電站截止閥可以根據不同的壓力,不同的溫度,采用特殊的結構和相應的密封,試壓采用工作壓力的1.5倍試壓,確保閥門在工作壓力的狀態下不會發生泄漏,同時保證在相應的溫度下,密封不會發生變形,不會發生密封不嚴的現像。焊接式電站截止閥,是電力,電氣,機電設備工程,電控設備工程中應用較多的閥門之一,由于其安裝方便,制造合理,經濟簡單,所以大量使用在電力工程等管道中,本公司生產的J61H/Y型，外表美觀，密封性能好，耐壓高，拆裝維護方便，深得廣大新老客戶的好評。
主要特點
閥門與管路連接采用焊接式結構。
密封面不易磨損、擦傷，密封性能好，壽命長。
結構緊湊，啟閉性好、高度小、維修方便。
適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
主要性能和使用范圍
|
產品型號 |
公稱壓力PN（MPa） |
試驗壓力（MPa） |
工作壓力（MPa） |
工作溫度 |
適用介質 |
|||
|
殼體強工 |
密封 |
P45 |
P55 |
P57 |
||||
|
J61H/Y-100 |
10 |
15 |
11 |
|
|
|
≤450 |
水、蒸汽、油品 |
|
J61H/Y-200 |
20 |
30 |
22 |
|
|
|
||
|
J61H/Y-250 |
25 |
38 |
28 |
|
|
|
||
|
J61H/Y-320 |
32 |
48 |
36 |
|
|
|
||
|
J61Y-P54/100V |
|
30 |
22 |
10 |
|
|
≤540 |
蒸汽 |
|
J61Y-P54/140V |
|
38 |
28 |
14 |
|
|
||
|
J61Y-P54/170V |
|
48 |
36 |
17 |
|
|
||
|
J61Y-P55/100V |
|
38 |
28 |
|
10 |
|
≤555 |
|
|
J61Y-P55/140V |
|
48 |
36 |
|
14 |
|
||
|
J61Y-P55/170V |
|
53 |
39 |
|
17 |
|
||
|
J61Y-P57/100V |
|
48 |
36 |
|
|
10 |
≤570 |
|
|
J61Y-P57/140V |
|
55 |
40 |
|
|
14 |
||
|
J61Y-P57/170V |
|
60 |
44 |
|
|
17 |
||
主要零件材料
|
零件名稱 |
閥門 |
閥蓋 |
閥桿 |
閥瓣 |
密封面 |
填料 |
閥桿螺母 |
手輪 |
緊固件 |
|
J61H型 |
25 WCB |
25 40Cr |
鉻不銹鋼 鉻鉬鋁鋼氨化 |
鉻不銹鋼 |
鉻不銹鋼 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
優質碳鋼 鉻鉬鋼 |
|
J61Y型 |
25 WCB |
25 40Cr |
鉻不銹鋼 鉻鉬鋁鋼氨化 |
25 |
硬質合金 |
優質碳鋼 鉻鉬鋼 |
|||
|
J61Y-P54型 |
ZG20CrMoV 12Cr1Mo1V |
12Cr1Mo1V |
20Cr1Mo1VA 25Cr2Mo1VA |
12Cr1Mo1V |
硬質合金 |
鉻鉬鋼 |
|||
|
J61Y-P55型 |
ZG15CrMoV 12Cr1Mo1V |
12Cr1Mo1V |
20Cr1Mo1VA 25Cr2Mo1VA |
12Cr1Mo1V |
硬質合金 |
鉻鉬鋼 |
|||
|
J61Y-P57型 |
ZG15CrMoV 12Cr1Mo1V |
12Cr1Mo1V |
20Cr1Mo1VA 25Cr2Mo1VA |
12Cr1Mo1V |
硬質合金 |
鉻鉬鋼 |
高溫高壓電站截止閥J61Y H-100、200、250、320
54 54 54 H61Y-P55/100V、P55/140V、P56/170V 57 57 57
主要尺寸及重量
|
主要尺寸DN（mm） |
主要尺寸及連接尺寸 |
重量 |
||||||
|
L |
D1 |
D2 |
D3 |
a |
H |
D0 |
||
|
61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V |
||||||||
|
10 |
120 |
12 |
25 |
- |
40° |
185 |
140 |
2.8 |
|
15 |
170 |
17 |
36 |
- |
40° |
247 |
200 |
7.5 |
|
20 |
170 |
22 |
42 |
- |
40° |
248 |
200 |
9 |
|
25 |
170 |
26 |
42 |
- |
40° |
248 |
240 |
9.5 |
|
32 |
170 |
31 |
44 |
- |
40° |
248.5 |
280 |
15 |
|
50（1） |
250 |
50 |
82 |
- |
32° |
450 |
320 |
60 |
|
50（2） |
320 |
50 |
82 |
- |
32° |
450 |
320 |
64 |
|
65 |
430 |
69 |
100 |
110 |
32° |
669 |
400 |
74 |
|
80 |
470 |
84 |
108 |
130 |
32° |
669 |
450 |
112.5 |
|
100 |
560 |
107 |
144 |
165 |
32 |
755 |
500 |
178.5 |
|
注：DN50為兩種結構長度 |
||||||||
|
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V |
||||||||
|
10 |
120 |
12 |
28 |
- |
40° |
189 |
140 |
3 |
|
15 |
170 |
17 |
40 |
- |
40° |
250 |
200 |
9 |
|
20 |
170 |
22 |
46 |
- |
40° |
252 |
200 |
11 |
|
25 |
170 |
26 |
46 |
- |
40° |
254 |
240 |
13 |
|
32 |
170 |
31 |
49 |
- |
40° |
254 |
280 |
17 |
|
50（1） |
250 |
50 |
90 |
- |
32° |
453 |
320 |
68 |
|
50（2） |
320 |
50 |
90 |
- |
32° |
455 |
320 |
72 |
|
65 |
430 |
69 |
104 |
115 |
32° |
630 |
400 |
83 |
|
80 |
470 |
84 |
110 |
140 |
32° |
672 |
450 |
118 |
|
100 |
560 |
107 |
148 |
170 |
32° |
761 |
500 |
185 |

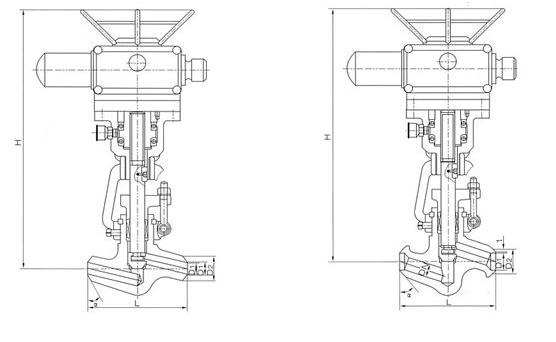

高溫高壓電動電站截止閥 J961H Y-100、200、250、320
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
主要性能規范和使用范圍
|
產品型號 |
公稱壓力 PN/MPa |
試驗壓力/MPa |
工作壓力/MPa |
工作溫度℃ |
適用介質 |
|||
|
|
|
|
|
|
||||
|
J961H Y-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤450 |
水、蒸汽、油品 |
|
J961H Y-200 |
20 |
30 |
22 |
/ |
/ |
/ |
||
|
J961H Y-250 |
25 |
38 |
28 |
/ |
/ |
/ |
||
|
J961H Y-320 |
32 |
48 |
36 |
/ |
/ |
/ |
||
|
J961Y-P54/100V |
/ |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
|
J961Y-P54/140V |
/ |
38 |
28 |
14 |
/ |
/ |
||
|
J961Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
||
|
J961Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤555 |
|
|
J961Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
||
|
J961Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
||
|
J961Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
|
|
J961Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
||
|
J961Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
||
