對夾式止回閥H74W

更新時間：2024-11-05 09:20:06

產品名稱	對夾式止回閥H74W
規格型號	H74W
連接方式	對夾
結構形式	圓片式
驅動方式	手動
公稱通徑	DN50-DN600
公稱壓力	1.0mpa-4.0mpa
閥體材質	不銹鋼
聯系方式	021-51061185 18964118897 白經理
官網	http://www.qxong.cn
生產廠家	上海威爾頓閥門有限公司

對夾式止回閥H74W產品概述:

H74W對夾式止回閥是一種超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所zui為適用。

對夾式止回閥主要零件材料

零件名稱	閥體、閥瓣	密封圈
材料	碳鋼、不銹鋼、銅	丁腈橡膠、三元丙橡膠、聚四氟乙烯、不銹鋼

H74W對夾式止回閥主要技術參數

型號	公稱通徑	試驗壓力		適用溫度		適用介質
型號	公稱通徑	殼體	密封	硬密封	軟密封	適用介質
H74W（X）-10	1.0	1.5	1.1	≤400℃	≤120℃	油、水、酸碘等液體
H74W（X）-16	1.6	2.4	1.76
H74W（X）-25	2.5	3.75	2.75
H74W（X）-40	4.0	6.0	4.4

主要外形尺寸

通徑 DN（mm）	L		D1	D				重量
通徑 DN（mm）	PN1.0/1.6MPaPN2.5/4.0MPa		D1	1.0MPa	1.6MPa	2.5MPa	4.0MPa
50	15	19	25	104	104	109	109	1.2
65	15	19	38	125	125	129	129	1.6
80	16	19	46	140	140	144	144	2.2
100	16	19	71.5	160	160	170	170	2.7
125	17	19	95	185	185	196	196	3.8
150	19	29	114	220	220	226	226	5.8
200	26	29	140	270	270	286	293	14
250	29	38	188	330	331	343	355	17.5
300	38	51	216	380	386	403	420	27
350	38	45	263	440	446	460	477	41.5
400	48	55	305	491	495	517	549	60
450	48	60	356	541	558	567	574	74
500	58	70	406	596	620	622	626	116
600	68	78	482	698	732	734	745	178
700	70	80	562	813	804	831
800	75	95	664	918	912	942
900	75	95	738	1018	1012	1040
1000	90	100	846	1124	1126	1155

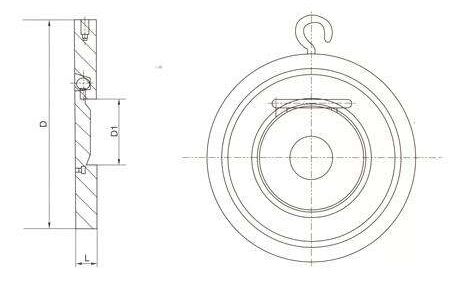

對夾式止回閥H74W結構圖:

對夾式止回閥H74W結構圖
